Демонтаж сайлентблока металл-резина-металл и монтаж металл-полиуретан (2 половинки)-металл (Инструкция №28)

У некоторых сайлентблоках имеется дополнительный элемент, расположенный внутри втулки и имеющий с одной стороны буртик. В инструкции ниже показано, как правильно заменить сайлентблок металл-резина-металл и использовать оригинальную внутреннюю вставку.

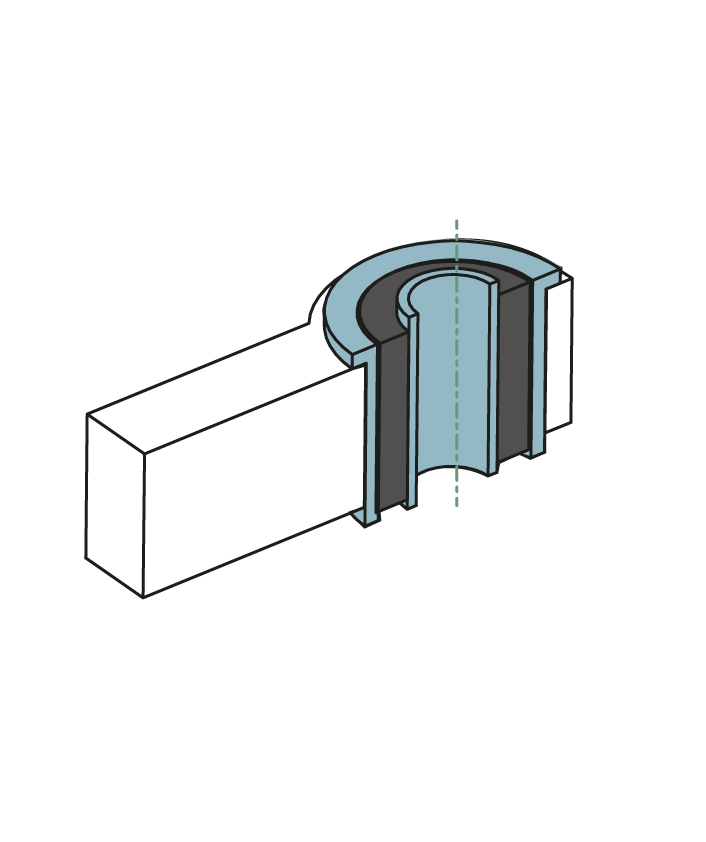

Перед демонтажем

Демонтаж

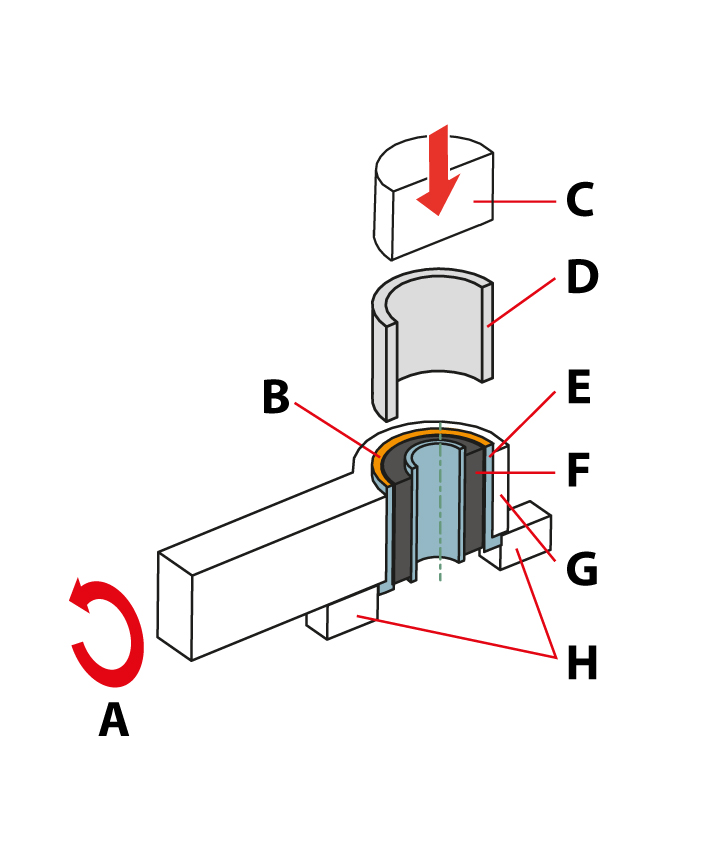

1

A – Повернуть элемент
B – Выпресовывая нажмите прессом на верхнюю поверхность внешней втулки
C – Пресс
D – Вспомогательная втулка, используемая для выпресовки
E – Внешняя втулка
F – Внутренняя втулка с резиной
G – Посадочное место рычага
H – Блоки подпираем под посадочное место рычага

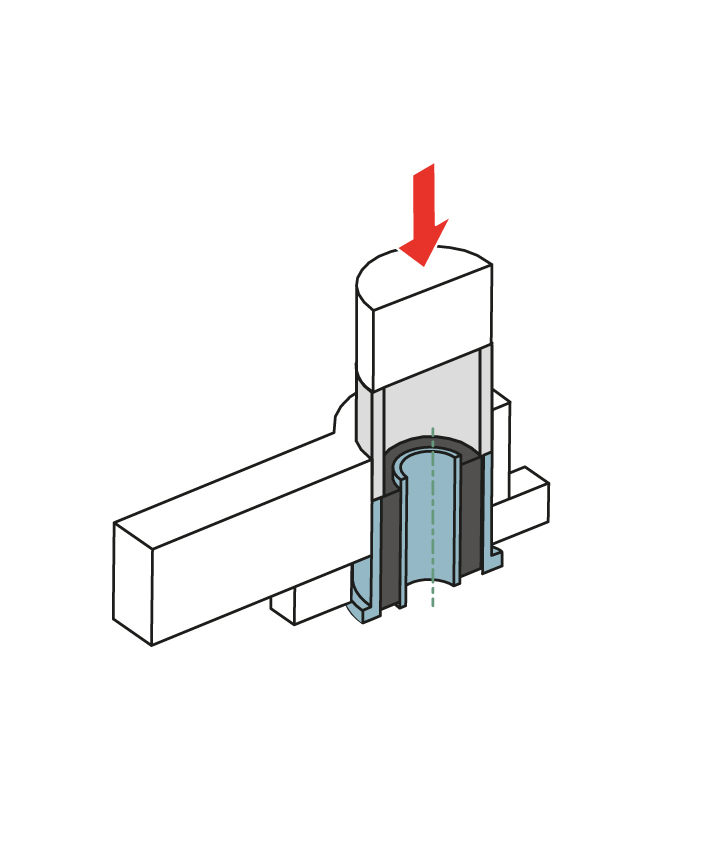

2

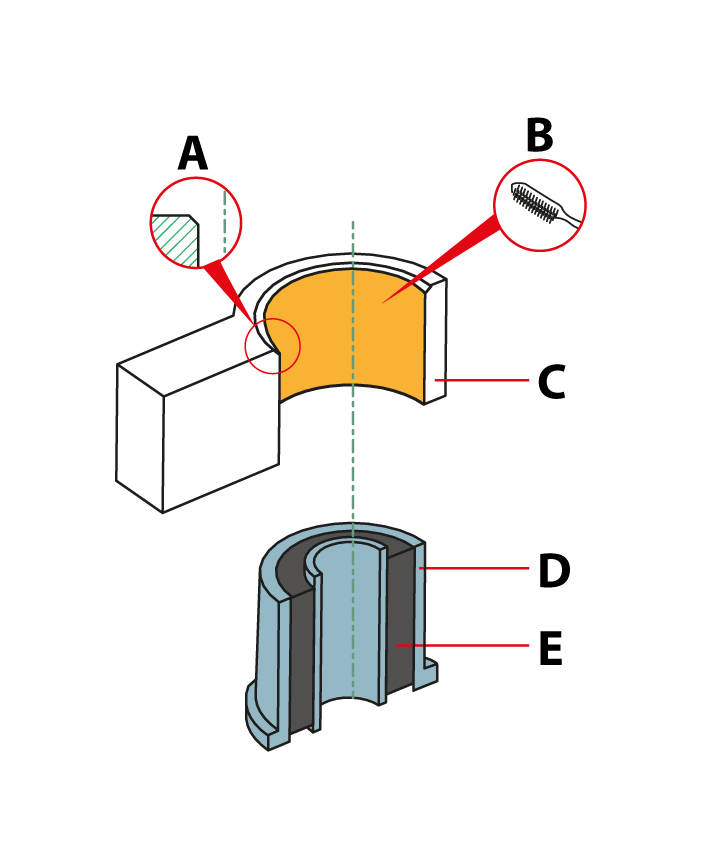

Правильно демонтированный элемент

ВНИМАНИЕ!

A – ПОМНИТЕ! Перед установкой выполните скос, облегчающий установку нового элемента.

B – ПОМНИТЕ! Перед установкой тщательно очистите посадочное место от грязи.

C – Посадочное место рычага
D – Внешняя втулка
E – Внутренняя втулка с резиной

Монтаж

1

A – Точки смазки
B – Пресс
C – Металлическая внешняя втулка
D – Посадочное место рычага

Вставьте внешнюю втулку в посадочное место.

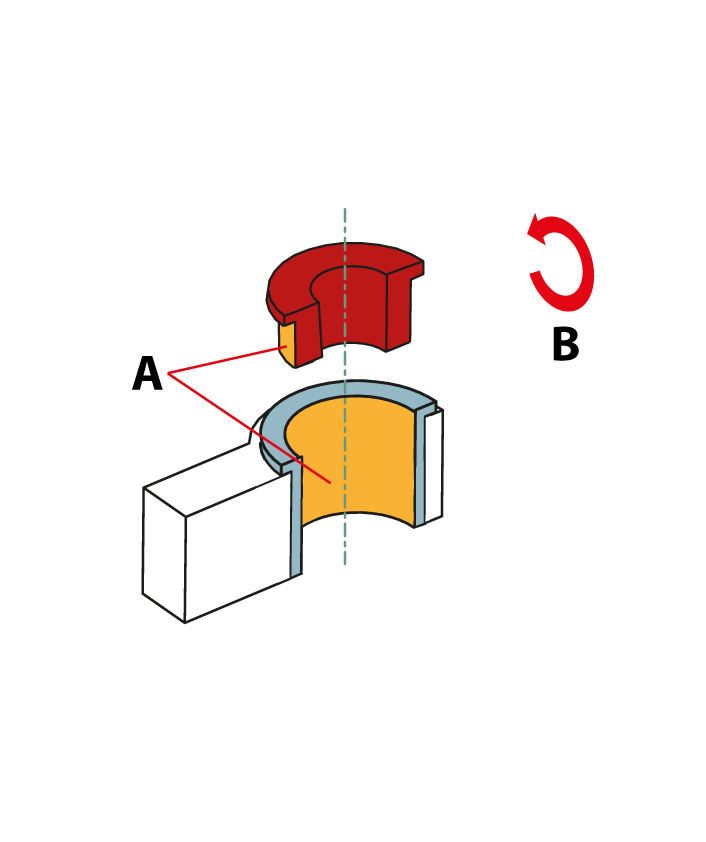

2

A – Точки смазки
B – Повернуть элемент

Запрессуйте полиуретановую вставку в посадочное место с одной стороны, затем переверните поперечный и запрессуйте вторую половину.

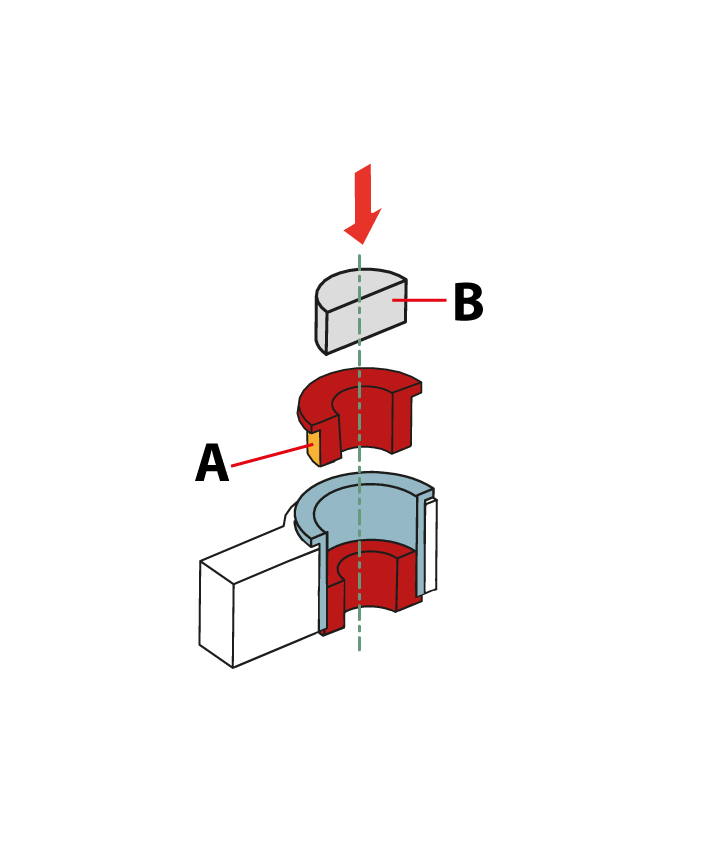

3

A – Точки смазки
B – Пресс

Запрессуйте вторую полиуретановую втулку

4

A – Точки смазки
B – Пресс
C – Внутренняя втулка

Приведенные выше инструкции приведены только для иллюстрации и используются для упрощения того, как выполнять ремонт. TEDGUM не несет ответственности за любые ошибки или неправильное толкование инструкций. Ремонт должен выполняться квалифицированным персоналом с использованием соответствующих инструментов и соблюдением надлежащих мер безопасности. Все права защищены. Инструкции предназначены для клиентов и пользователей продуктов TEDGUM, использование, копирование и распространение инструкций для других целей без письменного согласия TEDGUM запрещено.
