Установка резинопластиковых сайлентблоков

Ниже приведены правильные способы установки резинопластовых сайлентблоков

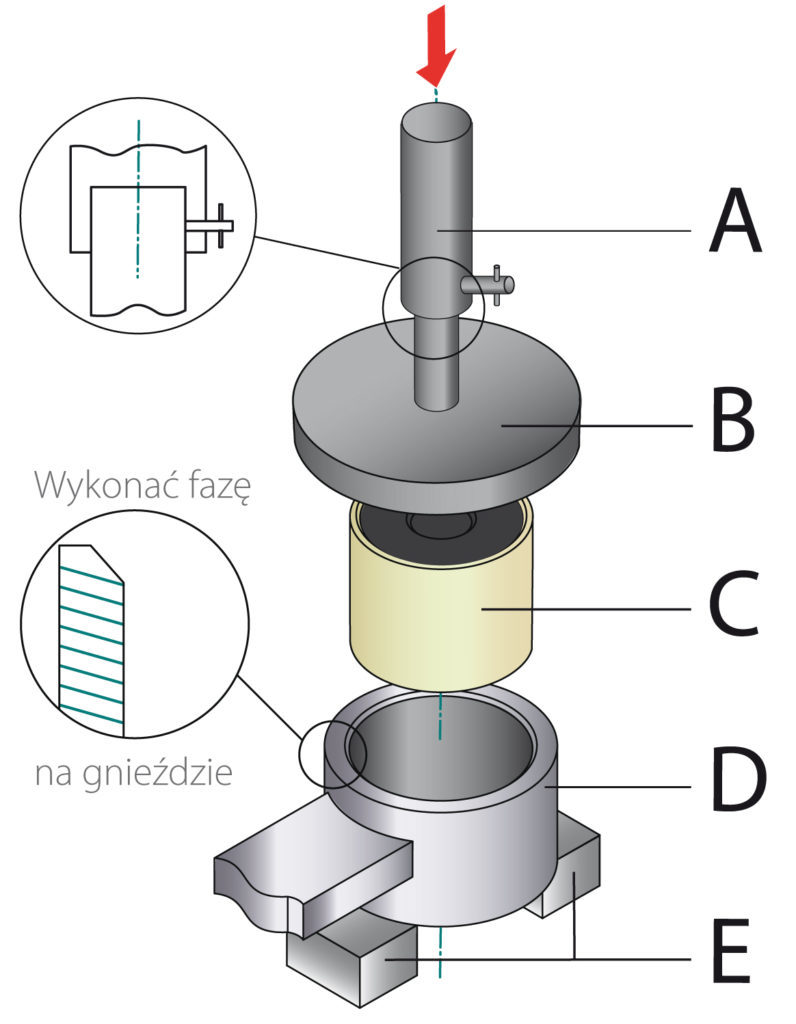

А – Установка непосредственно в гнездо

1

2

obraz Montaż Tulei Gumowo-Plastikowej 2a

3

obraz Montaż Tulei Gumowo-Plastikowej 3a
ikona smar

Смазать указанные поверхности смазкой

A – поршень

B – металлический элемент

C – резинопластиковый сайлентблок

D – гнездо сайлентблока

E – подкладки в виде блоков

F – выполнить фазу в гнезде

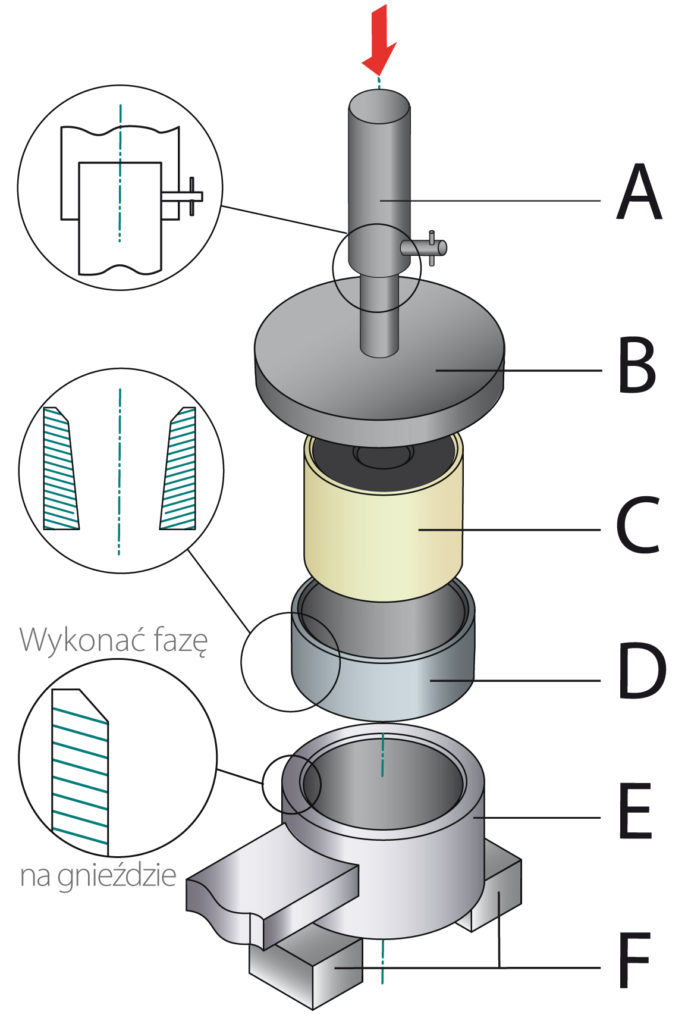

B – Установка с помощью конической втулки

1

2

obraz Montaż Tulei Gumowo-Plastikowej 2b

3

obraz Montaż Tulei Gumowo-Plastikowej 3b
ikona smar

Смазать указанные поверхности смазкой

A – поршень

B – металлический элемент

C – резинопластиковый сайлентблок

D – коническая втулка

E – гнездо сайлентблока

F – подкладки в виде блоков

G- выполнить фазу в гнезде

Приведенные выше инструкции приведены только для иллюстрации и используются для упрощения того, как выполнять ремонт. TEDGUM не несет ответственности за любые ошибки или неправильное толкование инструкций. Ремонт должен выполняться квалифицированным персоналом с использованием соответствующих инструментов и соблюдением надлежащих мер безопасности. Все права защищены. Инструкции предназначены для клиентов и пользователей продуктов TEDGUM, использование, копирование и распространение инструкций для других целей без письменного согласия TEDGUM запрещено.
