Instrukcja obsługi ściągacza TED29556 (Instrukcja nr 53)

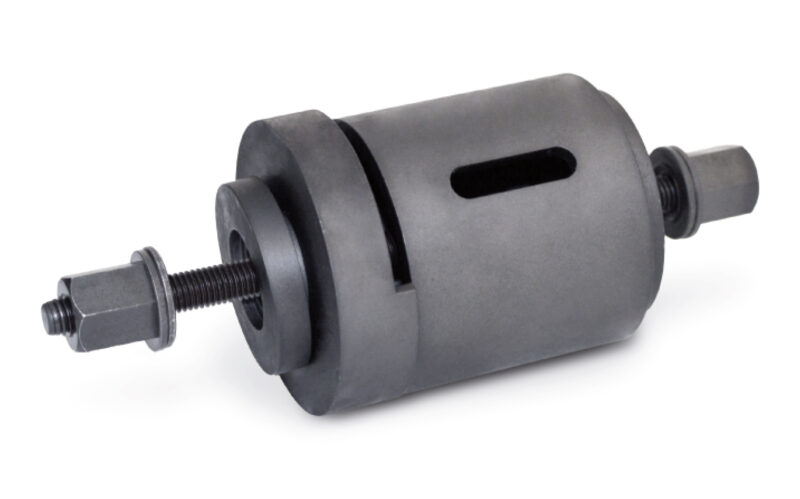

Ściągacz TED29556 umożliwia prawidłowy montaż i demontaż tulei bezpośrednio na samochodzie. Dzięki zastosowaniu gwintu trapezowego ściągacz charakteryzuje się wysoką wytrzymałością. Aby ułatwić pracę i zapewnić prawidłową eksploatację, należy nasmarować śrubę oraz łożyska.

Ściągacz TED29556

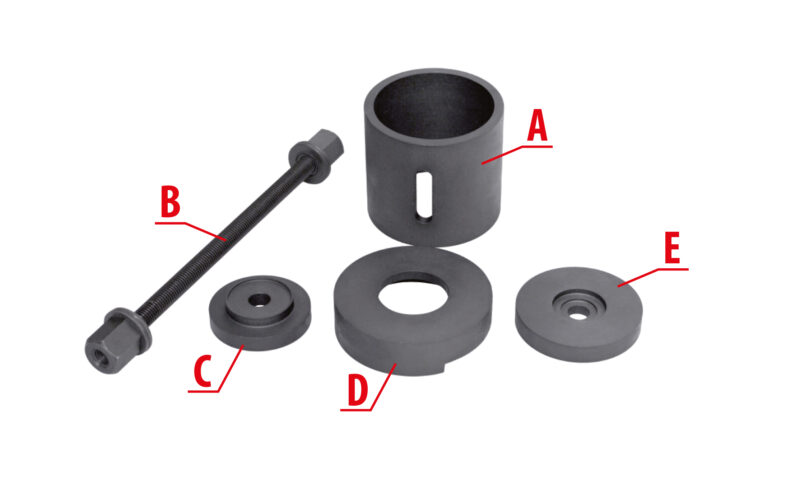

Ściągacz TED29556 – części składowe zestawu

Poniżej przedstawiamy dokładny proces wymiany tulei przy użyciu ściągacza:

1

Dla poprawnego procesu wymiany tulei dokładnie czyścimy element przed wyprasowaniem.

2

Składamy element odbierający poprzez połączenie tulei A z kształtką E.

3

Ustawiamy zmontowany element wraz ze śrubą.

4

Po drugiej stronie zakładamy kształtkę C.

5

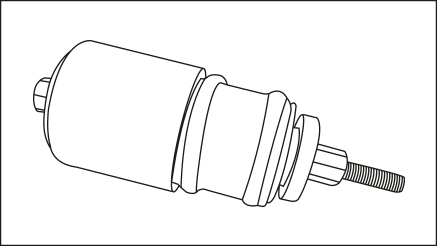

Smarujemy śrubę smarem grafitowym, skręcamy całość i wyprasowujemy tuleję kontrolując, czy swobodnie wychodzi z gniazda.

6

Smarujemy wnętrze gniazda i ustawiamy nową tuleję wraz z kształtką E.

7

Z drugiej strony zakładamy zestaw zapierający złożony z elementów D i C, uwzględniając odpowiewnie ustawienia wycięcia na kształtce D.

8

Ponownie smarujemy śrubę, skręcamy całość i wprasowujemy tuleję kontrolując, czy jest równo ustawiona.

9

Wprasowujemy tuleję do momentu, aż metalowy kołnierz przylegnie do wahacza – to znak prawidłowego montażu.

POWYŻSZY ŚCIĄGACZ PASUJE DO:
VW CARAVELLE Mk VI 2015-, VW MULTIVAN T5 Mk V 2003-2015, VW MULTIVAN T6 Mk VI 2015-,
VW TRANSPORTER / CARAVELLE Mk V 2003-2015, VW TRANSPORTER / CARAVELLE Mk VI 2015-,
VW TRANSPORTER T5 Mk V 2003-2015, VW TRANSPORTER T6 Mk VI 2015-

Powyższa instrukcja ma charakter poglądowy i służy do uproszczonego zobrazowania sposobu przeprowadzenia naprawy. Firma TEDGUM nie odpowiada za ewentualne błędy oraz nieodpowiednią interpretację instrukcji. Naprawa powinna być wykonana przez wykwalifikowany personel, przy użyciu odpowiednich narzędzi oraz przy zachowaniu odpowiednich środków bezpieczeństwa.Wszelkie prawa zastrzeżone. Instrukcje przeznaczone są dla klientów i użytkowników produktów TEDGUM, wykorzystywania, kopiowanie i rozpowszechnianie instrukcji w innym celu bez pisemnej zgody firmy TEDGUM jest zakazane.
