Установка ребристого вкладеша на подушку двигателя

Tedgum как производитель металло-резиновых элементов предлагает ребристые вкладыши для подушек двигателя, и стоит отметить, что не каждый производитель запасных частей предлагает компоненты в соответствии со спецификой OEM. Благодаря тому, что предлагаемая нами вкладыши имеет ребристую наружную поверхность, вы можете монтировать в гнездах подушки, размером 72-75 мм.

Ниже приведен точный процесс замены:

1

obraz wkład żeberkowy w poduszce 1
Перед заменой вкладыша, отметьте правильное положение вкладыша относительно корпуса.

2

obraz wkład żeberkowy w poduszce 2
Чтобы извлечь использованную резинометаллический вкладыш из корпуса, используйте гидравлический или механический пресс.

3

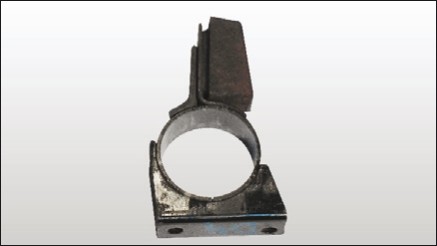

obraz wkład żeberkowy w poduszce 3
После демонтожа, корпус должен быть тщательно очищен от ржавчины и всевозможных загрязнений. Кроме того, проверьте общее состояние корпуса.

4

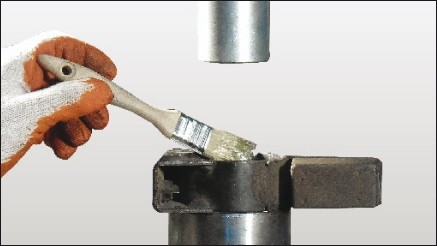

obraz wkład żeberkowy w poduszce 4
Перед впресованием, смажьте внутреннюю часть корпуса графитовой смазкой, для облегчения монтажа.

5

obraz wkład żeberkowy w poduszce 5
Вкладыш должна быть впрессован к корпусу, обратите внимания на то что-бы нажимать на внешнею часть вкладыша с помощью соответственно подобранной втулкой.

6

obraz wkład żeberkowy w poduszce 6
При впрессованние обращайте внимание на положение вкладыша. Он должен находиться на оси симметрии с гнездом, чтобы изгиб ребер проходил правильно.

7

obraz wkład żeberkowy w poduszce 7
После всех предыдущих операций подушка должна быть защищена от ржавчины, например, окрашена защитной краской.

8

obraz wkład żeberkowy w poduszce 8
На рисунке показан вкладыш с индексом 00672943.

Приведенные выше инструкции приведены только для иллюстрации и используются для упрощения того, как выполнять ремонт. TEDGUM не несет ответственности за любые ошибки или неправильное толкование инструкций. Ремонт должен выполняться квалифицированным персоналом с использованием соответствующих инструментов и соблюдением надлежащих мер безопасности. Все права защищены. Инструкции предназначены для клиентов и пользователей продуктов TEDGUM, использование, копирование и распространение инструкций для других целей без письменного согласия TEDGUM запрещено.
