Demontage der Metall-Gummi-Metall-Buchse und Montage der Metall-Polyurethan-Buchse (2 Hälften) ohne Außenhülse (Anweisung #24)

Die folgende Anleitung zeigt, wie eine Metall-Gummi-Metall-Buchse fachgerecht durch eine Metall-Polyurethan-Buchse, bestehend aus 2 Hälften und einer inneren Metallhülse, ersetzt wird.

Vor der Demontage

Demontage

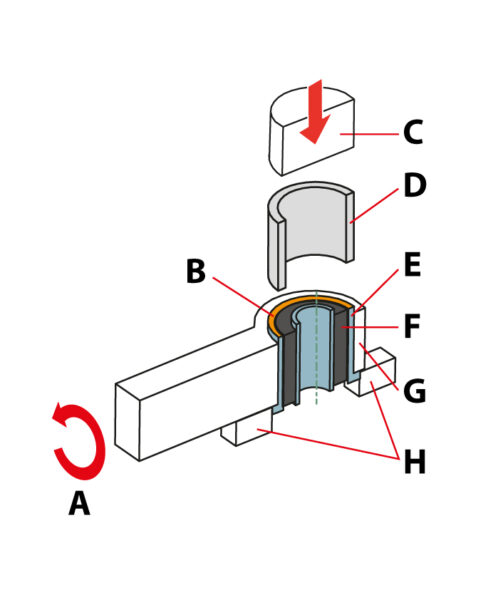

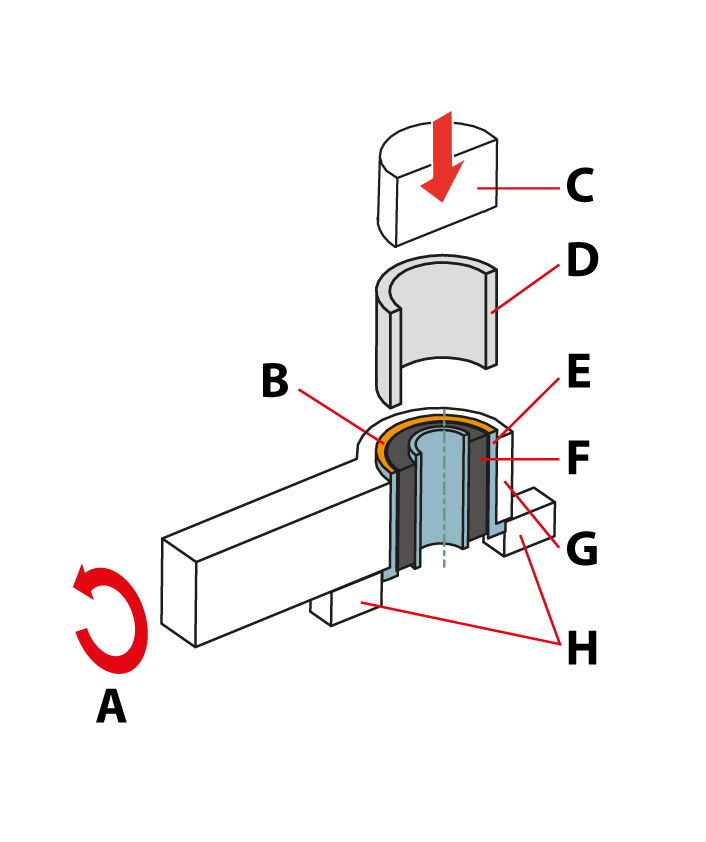

1

A – Drehe das Element
B – Drücke beim Herausdrücken auf die Oberseite der Außenhülse
C – Presse
D – Hilfsbuchse
E – Außenbuchse
F – Innenbuchse mit Gummi
G – Querlenker
H – Stützblöcke unter dem Querlenker

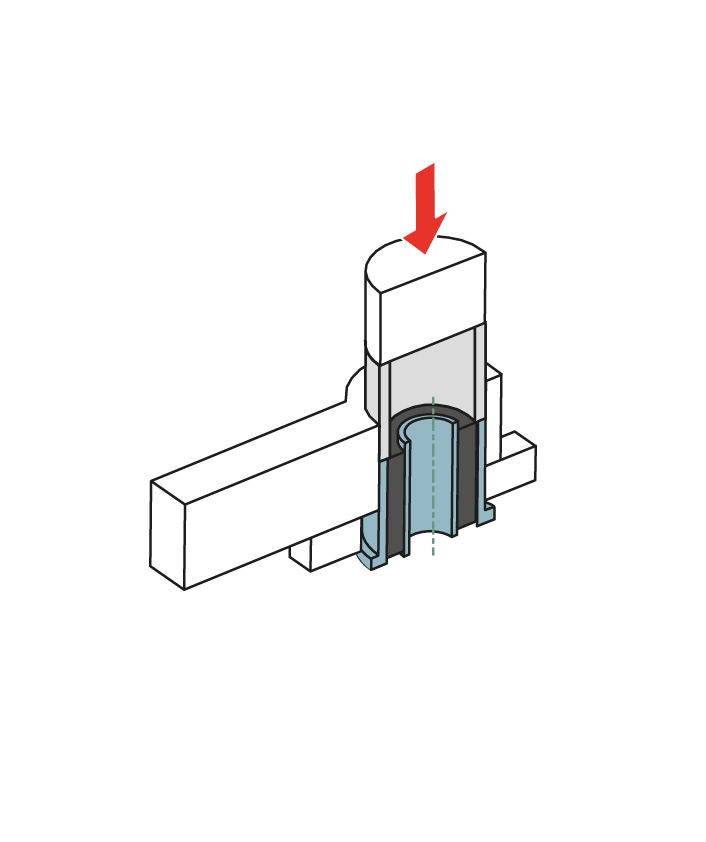

2

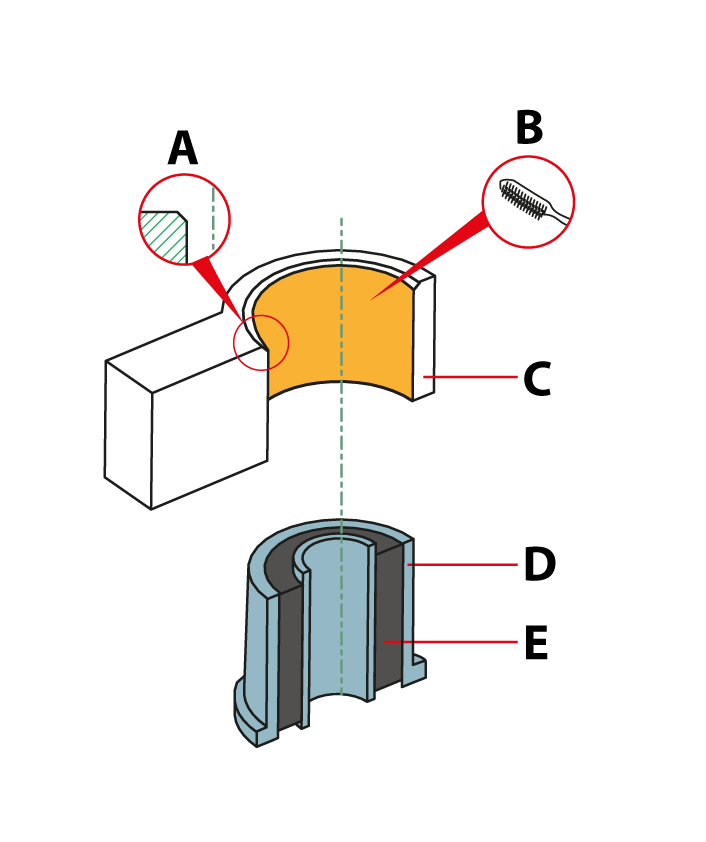

Korrekt zerlegtes Element

AUFMERKSAMKEIT!

A – Denke daran, vor dem Einbau eine Fase anzubringen, um den Einbau des neuen Elements zu erleichtern

B – Reinige vor der Montage die gesamte Steckdose gründlich von allen Verunreinigungen

C – Querlenker
D – Außenbuchse
E – Innenbuchse mit Gummi

Installation

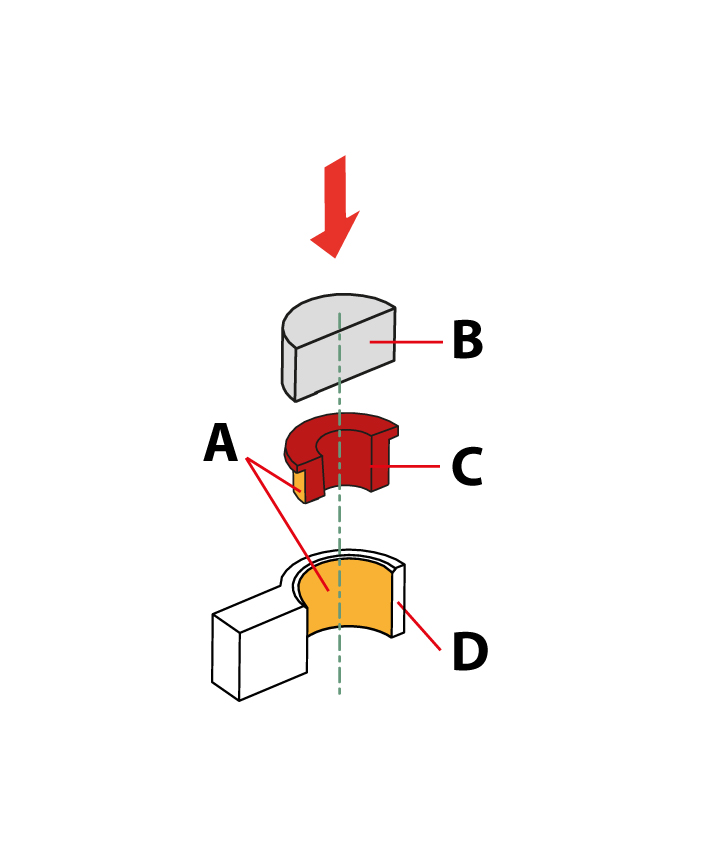

1

A – Zu schmierende Flächen
B – Presse
C – Halbe Polyurethan-Einlage
D – Querlenker

Drücke die Polyurethan-Buchse in die erste Seite der Buchse.

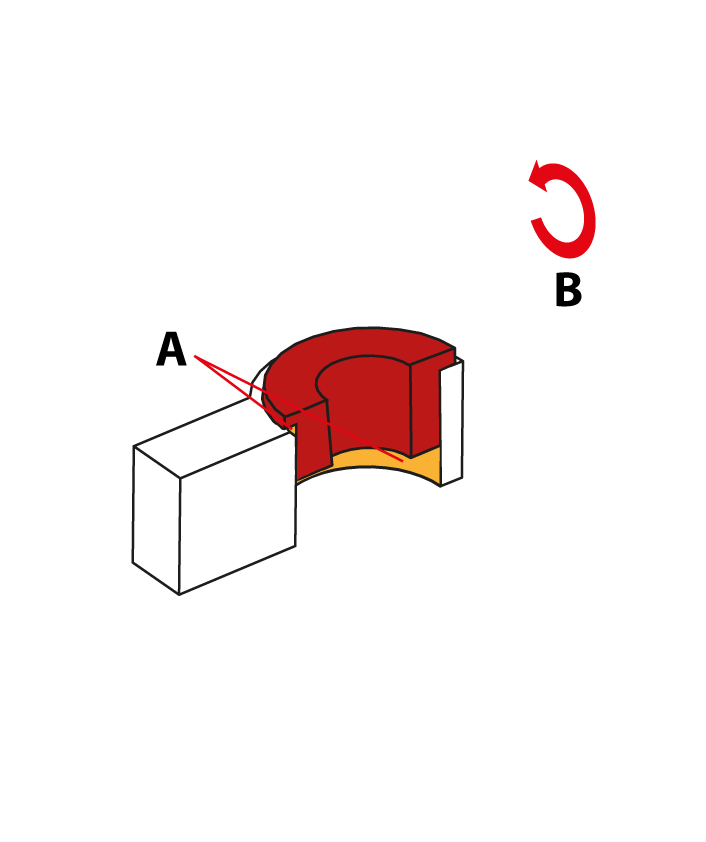

2

A – Zu schmierende Flächen
B – Drehe das Element

Drehe den Querlenker.

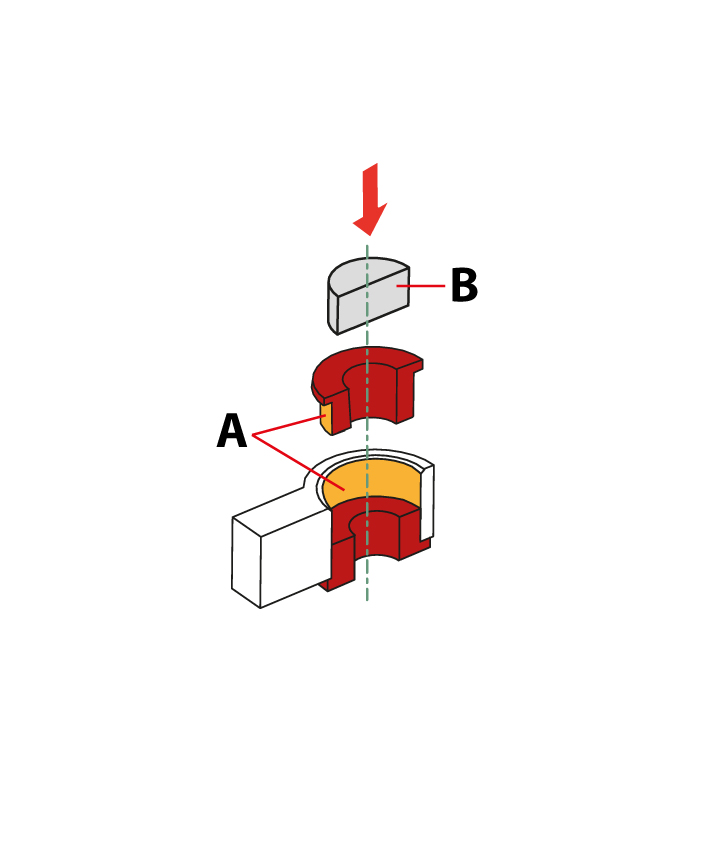

3

A – Zu schmierende Flächen
B – Presse

Drücke die zweite Hälfte der Buchse ein.

4

A – Zu schmierende Flächen
B – Presse
C – Innenbuchse
