Sposób wymiany tulei metal-poliuretan-metal lub metal-guma-metal nieklejonej (Instrukcja nr 17)

W przypadku niektórych tulei konstrukcja może się składać z trzech oddzielnych elementów. To rozwiązanie jest bardziej popularne w przypadku tulei poliuretanowych, jednak występuje także niekiedy w tulejach, których głównym elementem jest guma. W przypadku takiego rozwiązania ważne jest zwrócenie uwagi na kolejność wprasowywania, a także warto zwrócić uwagę na fakt, że element tłumiący (guma/poliuretan) powinien być wprasowany do około 2/3 swojej długości przed rozpoczęciem wprasowania tulejki wewnętrznej. Poniżej znajduje się instrukcja postępowania w przypadku wymiany tego rodzaju tulei:

Jak należy prawidłowo wymienić tuleję 3-częściową?

Przed demontażem

blank

Demontaż

1

blank
1 – Obracamy element
2 – Wyprasowując naciskamy prasą na górną płaszczyznę tulei zewnętrznej
3 – Prasa
4 – Tuleja pomocnicza służąca do wyprasowania
5 – Tuleja zewnętrzna
6 – Tuleja wewnętrzna z gumą/poliuretanem
7 – Ramię wahacza
8 – Bloczki podpieramy pod ramię wahacza

2

blank

Prawidłowo zdemontowany element

UWAGA!

Pamiętaj, aby przed montażem dokładnie oczyścić całe gniazdo ze wszystkich zanieczyszczeń

blank
1 – Ramię wahacza
2 – Tuleja zewnętrzna
3 – Tuleja wewnętrzna z gumą

Montaż

1

blank
1 – Miejsca smarowania
2 – Tuleja pomocnicza (ta sama, która użyta była do wyprasowania)
3 – Tuleja zewnętrzna
4 – Ramię wahacza
5 – Tuleja podpierająca ramię wahacza większa od gniazda wahacza

2

blank
1 – Miejsca smarowania
2 – Wkład gumowy/poliuretanowy
3 – 2/3 długości

Wkład Poliuretanowy/gumowy wprasowujemy na 2/3 długości

3

blank
1 – miejsca smarowania

Wprasowując tuleję wewnętrzną jednocześnie popychamy wkład poliuretanowy/gumowy

4

blank

Wkład poliuretanowy/gumowy musimy wprasować tak, aby jego kołnierz wyskoczył z tulei zewnętrznej

5

blank
1 – Nacisnąć do wyrównania

Wyrównanie tulei wewnętrznej i wkładu poliuretanowego/gumowego względem gniazda

6

blank

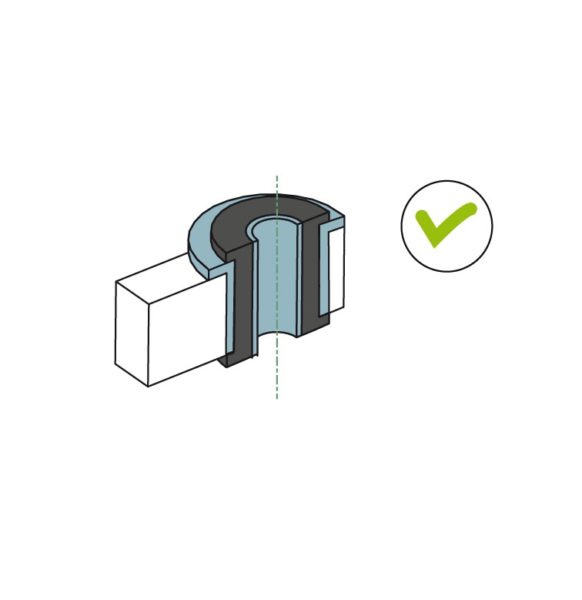

prawidłowo wprasowany wkład

Powyższa instrukcja ma charakter poglądowy i służy do uproszczonego zobrazowania sposobu przeprowadzenia naprawy. Firma TEDGUM nie odpowiada za ewentualne błędy oraz nieodpowiednią interpretację instrukcji. Naprawa powinna być wykonana przez wykwalifikowany personel, przy użyciu odpowiednich narzędzi oraz przy zachowaniu odpowiednich środków bezpieczeństwa.Wszelkie prawa zastrzeżone. Instrukcje przeznaczone są dla klientów i użytkowników produktów TEDGUM, wykorzystywania, kopiowanie i rozpowszechnianie instrukcji w innym celu bez pisemnej zgody firmy TEDGUM jest zakazane.
