Jak wymienić tuleje belki silnika Renault Trafic (2001-2014)? (Instrukcja nr 45)

W większości przypadków wymiana tulei metalowo-gumowych w belkach lub wahaczach nie jest skomplikowana. Jednak są takie przypadki, gdzie z większą uwagą należy przeprowadzić operację wymiany tych elementów, aby przy okazji nie uszkodzić innych podzespołów. Tak jest w przypadku belki silnika do Renault Trafic produkowanego od 2001 roku. Poniżej opisana jest procedura prawidłowego demontażu tego elementu, jak i informacja o demontażu nieprawidłowym, co w konsekwencji prowadzi do uszkodzenia gniazda belki silnika. Po nieprawidłowej operacji konieczna jest wymiana całej belki silnika.

Jak należy prawidłowo przeprowadzić demontaż tulei belki silnika Renault Trafic?

1

obraz instrukcja belka silnika Renault 1
W pierwszym kroku należy użyć środka smarującego połączenia między podkładką a tuleją wewnętrzną.

2

obraz instrukcja belka silnika Renault 2
Następnie należy usunąć podkładkę podważając ją z obu stron uderzając młotkiem w tuleję wewnętrzną

3

obraz instrukcja belka silnika Renault 3
Poprzednie czynności spowodują odłączenie podkładki od tulei wewnętrznej

4

obraz instrukcja belka silnika Renault 4
Pod belkę należy podłożyć tuleję (2) wciskamy tuleję wewnętrzną naciskając z odpowiednią siłą na trzpień (1) co spowoduje zerwanie się gumy i jej demontaż

5

obraz instrukcja belka silnika Renault 5
Na zdjęciu widoczna wyprasowana tuleja wewnętrzna z belki

6

obraz instrukcja belka silnika Renault 6
Używając piły do metalu rozcinamy pozostałą gumę oraz tuleję zewnętrzną uważając, aby nie uszkodzić gniazda w belce silnika

7

obraz instrukcja belka silnika Renault 7
Aby usunąć tuleję zewnętrzną z gniazda należy spryskać środkiem smarnym miejsce łączenia tulei zewnętrznej z gniazdem.

8

obraz instrukcja belka silnika Renault 8
Następnie trzeba przyłożyć śrubokręt do podbijania w miejsce rozciętej tulei zewnętrznej i kilkukrotnie uderzyć w niego młotkiem

9

obraz instrukcja belka silnika Renault 9
Na zdjęciu widoczna zdemontowana tuleja z belki silnika

Nieprawidłowy proces demontażu:

1

obraz instrukcja belka silnika Renault 1 -nieprawidłowa
Nie należy wyprasowywać tulei z gniazda belki nie demontując wcześniej podkładki. Spowoduje to uszkodzenie belki, gdyż podkładka opiera się na gnieździe i w efekcie wyprasujemy tuleję razem z gniazdem.

2

obraz instrukcja belka silnika Renault 2 nieprawidłowa
Nie będzie możliwości wprasowania nowej, właściwej tulei.

Demontaż tulei belki silnika Renault Trafic

Pobierz instrukcję w wersji PDF

Elementy wchodzące w skład Belki silnika w Renault Trafic:

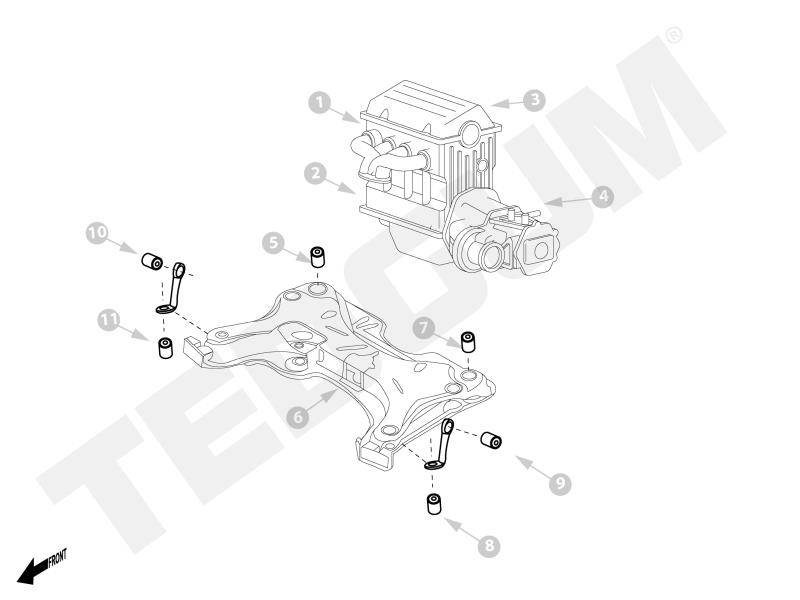

Poglądowy schemat belki silnika w Renault Trafic (2001 – 2014)
5
7

00581104

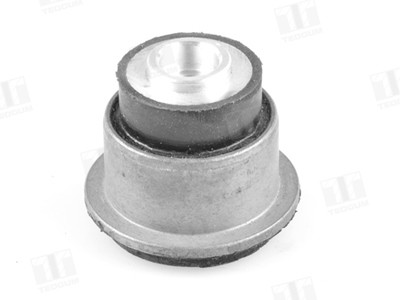

TULEJA KOŁYSKI SILNIKA L=P (TYŁ)

9
10

00581387

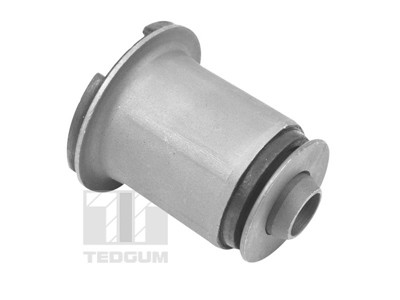

TULEJA KOŁYSKI SILNIKA L=P (PRZÓD GÓRNA)

8
11

00581389

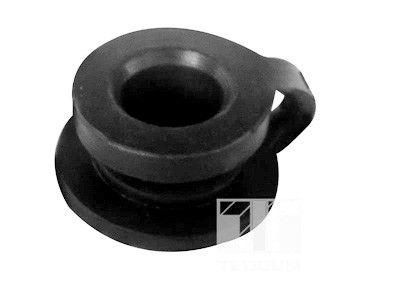

TULEJA KOŁYSKI SILNIKA L=P (PRZÓD DOLNA)

8
11

00587132

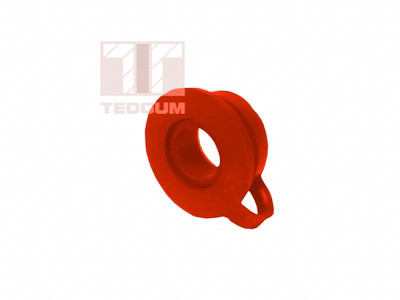

POLIURETAN – TULEJA KOŁYSKI SILNIKA L=P (PRZÓD DOLNA)

Pozostałe elementy do Renault Trafic:

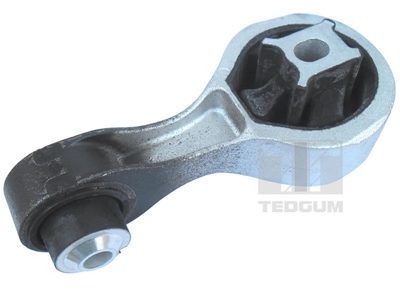

RENAULT TRAFIC PODUSZKA SILNIKA PRAWA 00507121

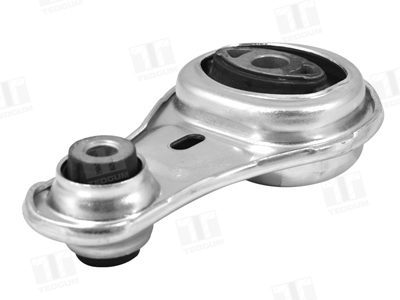

RENAULT TRAFIC PODUSZKA SILNIKA PRAWA ŁĄCZNIK GÓRNA 00503009

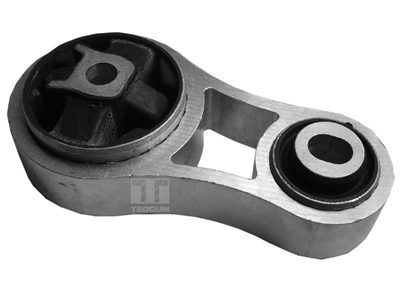

RENAULT TRAFIC PODUSZKA SILNIKA TYLNA ŁĄCZNIK 00505675

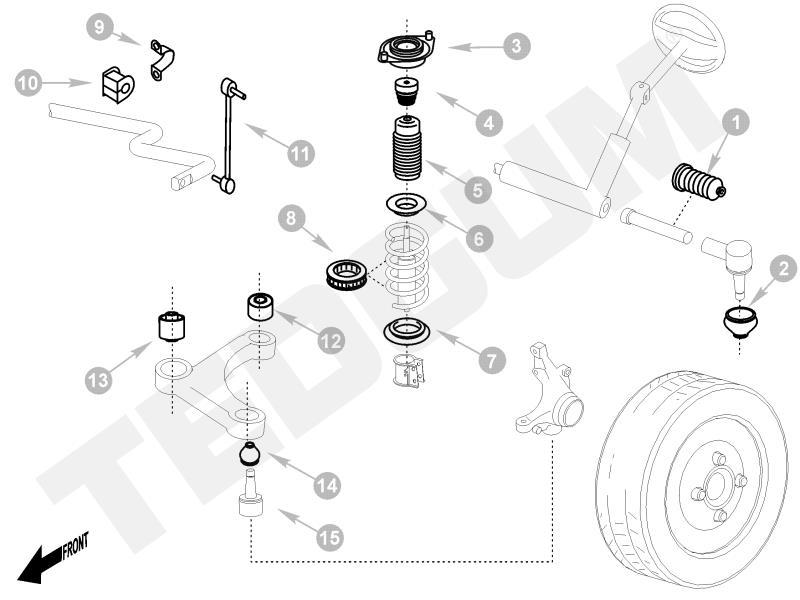

RENAULT TRAFIC (2001) Zawieszenie przednie

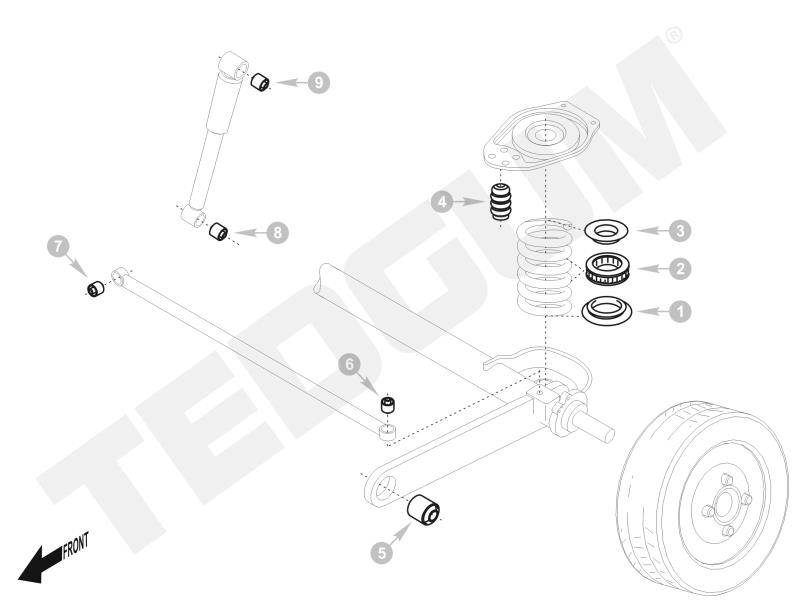

RENAULT TRAFIC (2001) Zawieszenie tylne

Powyższa instrukcja ma charakter poglądowy i służy do uproszczonego zobrazowania sposobu przeprowadzenia naprawy. Firma TEDGUM nie odpowiada za ewentualne błędy oraz nieodpowiednią interpretację instrukcji. Naprawa powinna być wykonana przez wykwalifikowany personel, przy użyciu odpowiednich narzędzi oraz przy zachowaniu odpowiednich środków bezpieczeństwa.Wszelkie prawa zastrzeżone. Instrukcje przeznaczone są dla klientów i użytkowników produktów TEDGUM, wykorzystywania, kopiowanie i rozpowszechnianie instrukcji w innym celu bez pisemnej zgody firmy TEDGUM jest zakazane.
